PCB的基準點是供自動化設備做自動對位用的，視覺系統(tǒng)的基準點類型有幾種，最佳的基準點標記是實心圓，基  準點標記直徑一般設置為1mm,按精度需求可采用PCB板基準點和局部基準點，PCB基準點用于整個PCB學、定位，局部基準點用于引腳數(shù)量多、間距小的單個器件。推薦的MARK點如圖2所示：

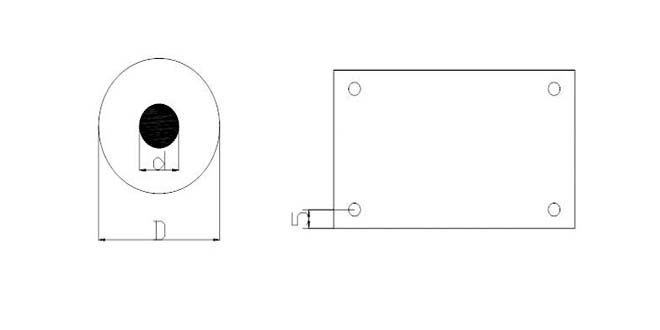

圖2 MARK點的設計

形狀實心圓尺寸d=1.0mm+/－0.025mm；無阻焊保護區(qū)D=3.0mm；基材:良好的對比度；無氧化；無阻焊劑；平整度<0.015 mm。使用3+1 Fiducial Marks，Mark點中心距離板邊緣5mm

雙面都有貼片元件，則每一面都應有Mark點.局部Mark點建議采用二個。Mark點可以是裸銅、由清澈的防氧化涂層保護的裸銅、鍍鎳或鍍錫、或焊錫涂層（熱風均勻的）
