溫度檢測電路設計方案

溫度檢測電路通常由溫度探測、數模轉換以及結果處理等部分組成。溫度探測電路將環境溫度轉換成對應的電信號，模數轉換電路將電信號轉換成數字量，然后送處理器進行必要的處理，從而獲得相應的環境溫度參數，如圖1所示。

其中，溫度檢測部分一般采用熱敏電阻，但是熱敏電阻精度比較低，響應速度較慢。目前出現了一些專用的溫度探測芯片，精度大大提高，而且對溫度改變的靈敏度也達到了非常高的標準，如National公司的IM35系列。

溫度探測電路一般是將溫度的變化轉化為電壓信號的變化，因此需要通過模數轉換電路轉換成數字信號才能為處理器所接受，從而通過計算獲得真實的溫度信息以便處理器進行進一步的處理。

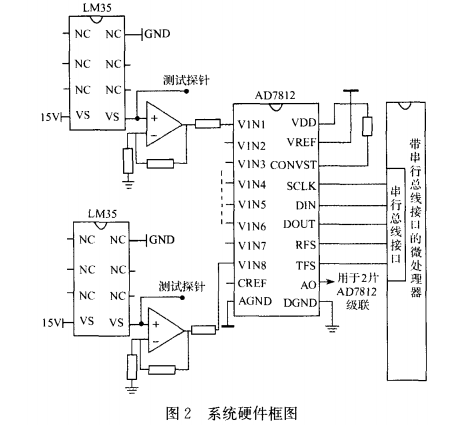

下面以National公司的IM35系列溫度傳感器和AD公司的AD7812模數轉換器為例，討論基于支持串行總線多通道、高精度溫度檢測方案的設計思想。其電路原理框圖如圖2所示。

電壓正比于當前環境溫度，在室溫下，它的探測精度可以達到±1／4。C，在一55～+150℃區間，它的精度可以達到±34~C，它的典型變化趨勢是溫度每變化l℃，電壓變化10mV，其溫度／電壓轉化公式為：

V一10mV／℃·C（1）

式中：為轉換輸出電壓，C為系統實際溫度。

AD7812是一種串行AD轉換芯片，它支持最多8通道輸入（AD78ll為4通道），這樣我們就可以很容易的設計支持多路溫度檢測的電路。

AD7812的工作方式由一片內部控制寄存器決定，它可以由Convst腳的脈沖輸入啟動轉換，也可以通過軟件控制完成轉換，在實際設計中，由于軟件控制更加靈活，所以一般采用軟件控制的方法進行轉換，它的控制寄存器定義如下：

軟件編程

軟件控制主要針對AD轉換芯片AD78l2進行控制。需要完成模數轉換、串行數據讀取等功能。AD7812有兩種工作狀態，模式1在轉換完成后不關閉電源；模式2在轉換完成后關閉電源。一般情況下都選用模式l工作方式，以下就主要針對模式1工作方式展開討論。

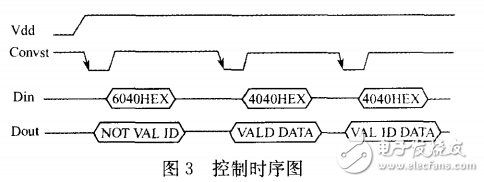

圖3是一種典型的控制時序圖，首先置PD0、PD1位為l，開啟片內電源，使芯片開始工作；在下一個啟動轉換完成后，數據總線上數據就有效了，轉換數據就可以串行輸出了。從圖中可以看出，第一次轉換的數據是無效的，這是因?yàn)槠瑑?nèi)電源還未開啟，這是編程者需要注意的地方。

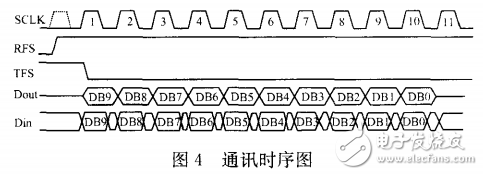

圖4就是實際通訊時序圖。RFS是接收數據同步信號，TFS是發送數據同步信號。平時，Dout的輸出處于高阻狀態，在RFS上升沿后的第一個SCIK上升沿，Dour輸出數據有效，在第11個SCIK上升沿后，Dour重新回到高阻狀態；在TFS下降沿后的第一個SCIK下降沿。Din線上的數據串行移入片內，在第l3個SCIKF降沿，片內控制寄存器內容被更新。在這里要注意，SCIK時鐘個數一定要保證，否則容易產生問題。
